服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@m.91pss.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
GLMY-ICP-7000光譜儀檢測汽車發動機在用冷卻液檢測
發布時間：2026-05-09 10:21:05 點擊：673

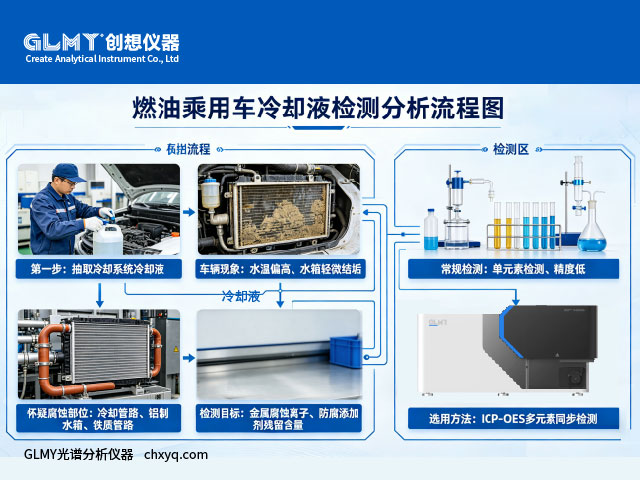

車企對燃油乘用車抽取冷卻系統冷卻液。車輛近期出現水溫偏高、水箱輕微結垢現象，懷疑冷卻管路、鋁制水箱、鐵質管路發生腐蝕，需精準檢測金屬腐蝕離子以及防腐添加劑殘留含量，判定冷卻液是否失效。常規化學檢測方法只能單元素檢測、精度低，無法滿足微量金屬雜質分析要求，選用ICP-OES進行多元素同步檢測。
GLMY-ICP-7000光譜儀檢測汽車發動機在用冷卻液檢測
檢測儀器與依據
? 檢測儀器：ICP-7000電感耦合等離子體發射光譜儀
? 執行標準：ASTM D6130《發動機冷卻液電感耦合等離子體發射光譜檢測方法》
? 檢測元素：鋁(Al)、鐵(Fe)、銅(Cu)、硅(Si)、硼(B)、鎂(Mg)
? 實驗試劑：超純水（18 MΩ）、乙二醇、多元素混合標準溶液、優級純硝酸

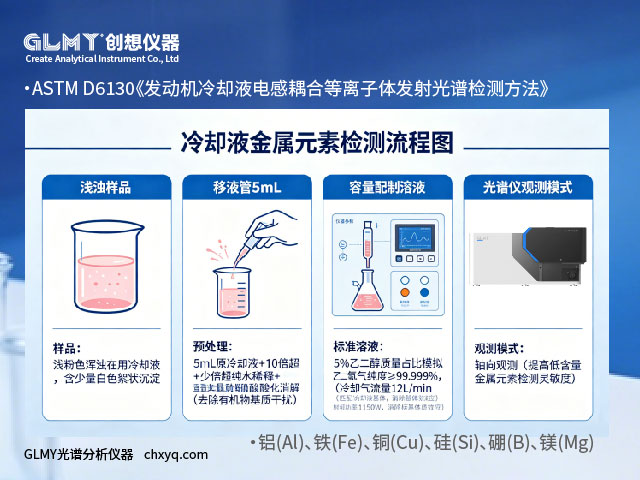

GLMY-ICP-7000光譜儀檢測汽車發動機在用冷卻液檢測
樣品前處理與實驗條件
樣品為淺粉色渾濁在用冷卻液，內含少量白色絮狀沉淀。取原冷卻液5mL，采用10倍超純水稀釋，加入少量硝酸酸化消解，去除有機物基質干擾；同時配制模擬乙二醇基體標準溶液（5%乙二醇質量占比），匹配冷卻液基體，消除基體效應。儀器射頻功率1150W，氬氣純度≥99.999%，冷卻氣流量12L/min，采用軸向觀測模式，提高低含量金屬元素檢測靈敏度。
4檢測實驗數據
|
檢測元素 |
檢測結果（mg/L） |
新車合格標準（mg/L） |
判定說明 |
|
鋁 Al |
18.65 |
≤5.0 |
嚴重超標，鋁制水箱腐蝕 |
|
鐵 Fe |
12.32 |
≤3.0 |
管路鐵質部件磨損腐蝕 |
|
銅 Cu |
2.15 |
≤1.0 |
散熱銅管輕微腐蝕 |
|
硅 Si |
42.50 |
80~120 |
防腐添加劑損耗過半 |
|
硼 B |
55.36 |
100~180 |
緩沖添加劑含量不足 |
GLMY-ICP-7000光譜儀檢測汽車發動機在用冷卻液檢測
案例分析與整改建議
檢測結果顯示，該冷卻液防腐添加劑硅、硼大量消耗，失去鈍化防護能力；鋁、鐵、銅金屬離子嚴重超標，證明冷卻系統內部發生電化學腐蝕，水垢絮狀物為金屬氧化物沉淀，是車輛水溫偏高的核心原因。
整改方案，排空舊冷卻液，清洗冷卻管路水垢，更換水箱密封圈；更換符合國標乙二醇型長效冷卻液；建議每2萬公里采用ICP檢測一次金屬離子含量，預判腐蝕故障。
上一篇：手持式xrf熒光光譜儀對鉛鋅礦含量測定 下一篇：ICP-OES法檢測冷卻液元素的操作規范檢測標準，規范引領明確質量底線
